Produktuak
Diametro handiko tunel labea
  • Diametro handiko tunel labeaDiametro handiko tunel labea

Diametro handiko tunel labea

Juming Steel-ren Diametro Handiko Tunel Labea 3PE eta FBE estaldurak etengabe sendatzeko diseinatuta dago Φ219mm-tik Φ3000mm-ko diametroa duten altzairuzko hodietan. Ekipamendu honek CFD optimizatutako aire beroaren zirkulazio-sistema, Siemens PLC tenperatura kontrolatzeko teknologia adimenduna eta energia aurrezteko diseinu modularra erabiltzen ditu, diametro handiko hodien ontze-prozesuan berokuntza irregularreko ohiko arazoa eraginkortasunez konpontzeko. Tunel-labe hau oso erabilia da petrolio- eta gas-hodietan, ur-hornikuntza-proiektuetan eta itsas ingeniaritzan, eta ISO 21809, DIN 30670 eta CSA Z245.20 bezalako estandar garrantzitsuak ziurtatu ditu.

    Txinan korrosioaren aurkako altzairuzko hodien ekipamendu hornitzaile nagusi gisa, Tianjin Juming Steel Pipe Co., Ltd.-k belaunaldi berri bat garatu du.Diametro handiko tunel labeaetengabe ontzeko bereziki diseinatua3PE etaFBEDiametro handiko altzairuzko hodien estaldurak. Lote motako kutxa-labe tradizionalak ez bezala, gure tunel-labeak hodiak etengabeko funtzionamendua onartzen du, petrolio eta gas, ur garraio eta itsas ingeniaritza proiektuetarako ekoizpen eraginkortasuna nabarmen hobetuz.

    CFD-ren optimizatutako aire-fluxuaren diseinuaren bidez, infragorrien berokuntza osagarriaren teknologiarekin konbinatuta, arrakastaz konpondu ditugu industriaren ohiko arazoak "berokuntza irregularra" eta "energia-kontsumo handia" 1000 mm-tik gorako diametroa duten hodien kasuan. Gure ekipoak arrakastaz jardun du eskala handiko kanalizazio proiektu askotan Ekialde Hurbilean eta Hego Amerikan zehar.

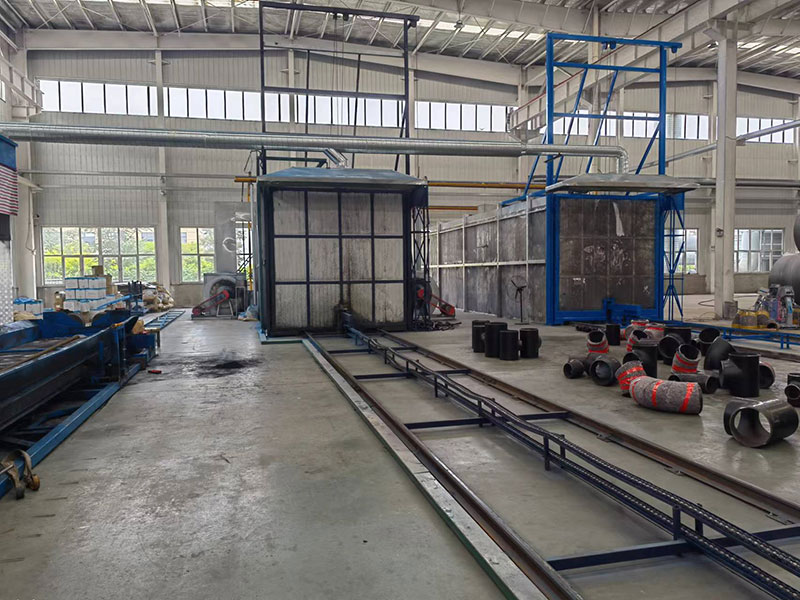

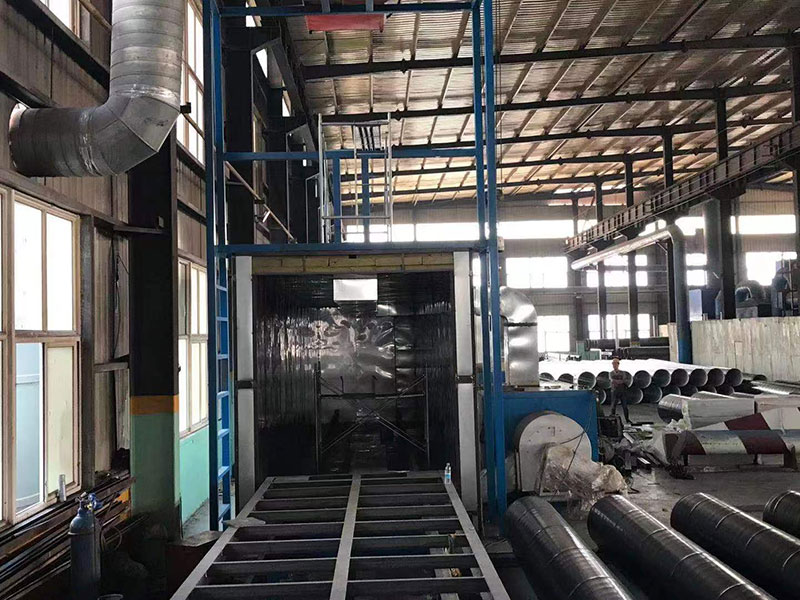

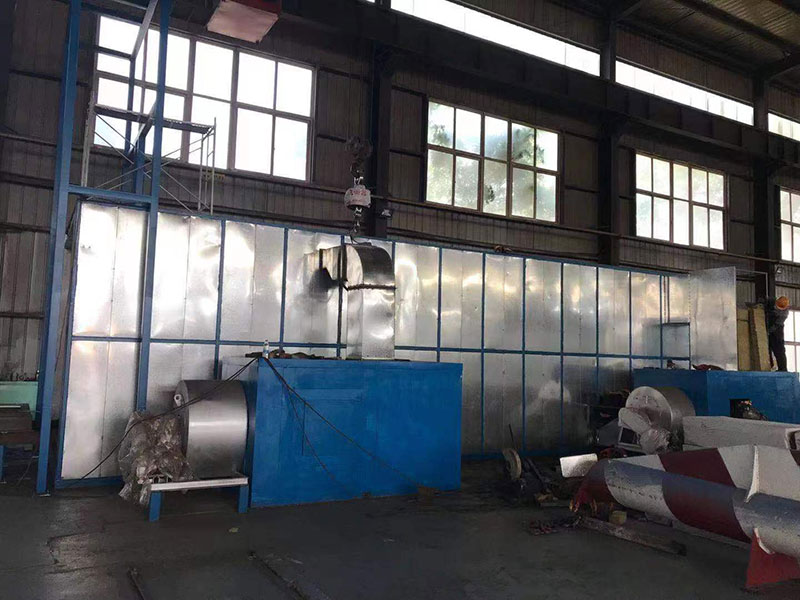

    Tunnel oven internal view Pipe coating process Control panel system

    Zehaztapen Teknikoak

    Parametroa Zehaztapena (JUMING-TUNNEL-2000 seriea)
    Hodiaren OD aplikagarria Φ219 mm - Φ3048 mm
    Berokuntza Zonaren Luzera 12m / 18m / 24m
    Funtzionamendu-tenperatura maximoa 260°C
    Tenperaturaren uniformetasuna ≤ ±7 °C
    Abiadura transmititzea 0,5 – 3,0 m/min
    Berokuntza iturriaren aukerak Gas Naturala Zuzeneko Suzko / Hodi Erradiante Elektrikoa / Olio Termikoa
    Isolamenduaren lodiera 200 mm-ko aluminiozko silikato-zuntza
    Kontrol Sistema Siemens PLC + HMI, urruneko monitorizazioa eta datuen erregistroa
    Energia Eraginkortasuna Hondakin-beroa berreskuratzeko aukerako sistema, energia %15-%20 aurreztu

    Zergatik aukeratu Juming-en diametro handiko tunel-labea?

    Ezaugarri Onura
    Goi-beroaren zirkulazioa Angelu anitzeko alboko aire hornidurak itzulera goreneko diseinuarekin "zona hotzak" ezabatzen ditu, diametro handiko hodien gainazaletan tenperatura igoera sinkronizatua bermatuz, batez ere horma lodi eta luze luzeetarako.
    AI Tenperatura Kontrol Adimenduna IoT-n oinarritutako PLC sistema aurrez ezarritako ontze-kurbekin, hodi-diametro/horma-lodiera desberdinetarako. Tutu bakoitzaren tenperatura-datuen erregistro automatikoa, trazabilitatearen auditoretzaren eskakizunetarako esportagarria.
    Energia aurreztea eta ekologikoa Eraginkortasun handiko isolamenduak bero-galera murrizten du; aukerako ihes-gasak arazteko gailuak (RTO) ingurumen-arauak betetzen ditu. Energia-kontsumoa %15-%20 murrizten du labe tradizionalekin alderatuta.
    Diseinu modularra eta entrega azkarra Fabrikan aurrez muntatutako moduluak, torloju-konexioa eta kableatu elektrikoa bakarrik behar dira tokian bertan, instalazio-denbora nabarmen laburtuz. Geldialdi bakarreko zerbitzua diseinutik atzerriko instalazioen orientaziora arte.
    Nazioarteko Arauak betetzea Ontze emaitzek CSA Z245.20, DIN 30670, ISO 21809-1 arauak betetzen dituzte. Osatu SAT proben txostenak eta tenperatura-uniformitate txostenak entrega bakoitzean.
    Salmenta Osteko Zerbitzu Globala 24/7 lineako laguntza teknikoa + atzerriko ingeniariak tokiko martxan jartzea. Oinarrizko ordezko piezak eskuragarri daude Shanghai/Tianjin biltegitik.

    Proiektu arrakastatsuen kasuak

    Ekialde Hurbileko Oliobidearen Proiektua

    Baldintza:Φ1420mm x 18m altzairuzko hodia, 3PE korrosioaren aurkako estaldura, xede-ahalmena 5 km/eguneko.

    Irtenbidea:24 m-ko berokuntza-eremua + 12 m-ko isolamendu-eremua gas naturalaren tuneleko labea, zonako tenperatura-kontrol adimendunarekin.

    Emaitza:Labearen tenperatura uniformetasuna ± 5 °C-tan neurtuta, amaitutako produktua zuritzeko indarra % 12 hobetu da bezeroaren lerro zaharrarekin alderatuta, energia kontsumoa % 18 murriztu da.

    Hego Amerikako Ura Garraiatzeko Proiektua

    Baldintza:Geruza bakarreko FBE fusio-estaldura epoxi-estaldura, ontze azkarra behar du gainazalean zero burbuilekin.

    Irtenbidea:Berokuntza elektrikoko tunel-labea + infragorrien aurreberotze atala.

    Emaitza:Estalduraren gelifikazio osoa lortu da 2,5 m/min lineako abiaduran, hirugarrenen ikuskapenak zero estenopea baieztatu du.

    Produktuen Bideoa

    Maiz egiten diren galderak

    Zure diametro handiko tunel-labea egokia al da FBE eta 3PE estalduretarako?

    Bai. Gure ekipoen tenperatura-tartea zehatz-mehatz kontrola daiteke girotik 260 °C-ra. FBE normalean 230 °C inguruan sendatzen da, eta 3PE, berriz, 220 °C inguru behar du. Sistemak aurrez ezarritako "FBE modua" eta "3PE modua" ditu klik bakarrean prozesuko parametroak aldatzeko.

    Instalazioa zaila al da diametro handiko hodietarako?

    Batere ez. Bidalketa modularra sekzionala erabiltzen dugu. Alboko hormak, teilatua eta berogailuak fabrikan aurrez muntatuta daude. Tokian torloju-konexioa eta kable elektrikoa bakarrik behar dira. Instalazioen plano zehatzak eta tokiko gainbegiratze zerbitzuak eskaintzen ditugu.

    Lehendik dagoen labearen linea berritu al dezakezu?

    Erabat. Irudi termikoko ikuskapen-zerbitzuak eskain ditzakegu zure lehendik dagoen labean bero-galera puntuak eta aire-fluxuaren hodi akatsak aztertzeko, gero isolamendu-lodiera gehitzeko edo aire beroaren zirkulazio-sistemak horren arabera aldatzeko. ROI epea normalean 1,5 urtekoa da.

    Zein da entrega-denbora eta berme politika?

    Ekipamendu estandarrak entregatzeko epea 60-75 egun bitartekoa da ordainketaren ondoren. 12 hilabeteko makinaren bermea eskaintzen dugu, 18 hilabeteko berme luzatuarekin osagai elektriko nagusientzat (PLC, VFD) eta bizitza osorako laguntza teknikoa.
